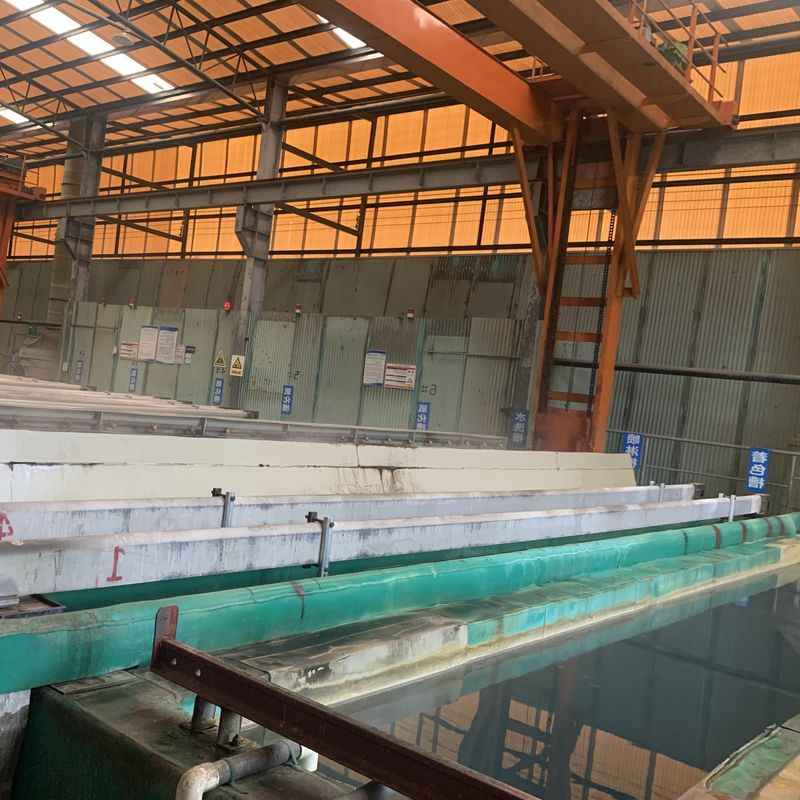

Línea de producción de anodizado horizontal para el tratamiento de superficie de aluminio con múltiples depósitos

Línea de producción de anodizado horizontal para tratamiento de superficie de aluminio con varios depósitos

一Descripción del producto

1La capa anodizada mejora significativamente la resistencia a la corrosión del aluminio, con una clasificación de resistencia a la corrosión de al menos grado 9.

2El proceso de anodización puede proporcionar un color uniforme y consistente y un acabado a los perfiles de aluminio, mejorando su atractivo estético para diversas aplicaciones.

3La capa anodizada está sellada para garantizar una baja porosidad, con un valor típico de sellado de agujeros de ≤ 30 mg/dm².

二Condición del diseño

1. Las demás aleaciones de aluminio:
2. El anodizador de la película de pensamiento:10 a 12 μmmicrones
3. Área de cobertura media: 350 m2/t (toneladas)
4. Duración máxima del perfil de aluminio:6500 mm
5. Relación de extrusión: 2,5 kg/m2
6. Horas de trabajo/m: 300d/m x 20h/d = 600h/m
7. Sistema de estanterías: tres accesorios/ rack
8. Funcionamiento de las estanterías: manual
9. Tasa de uso del equipo: 0.9
10. Fuente de alimentación: AC de 3 fases 380v 50hz
11. Potencia de control: AC220V 50Hz
12. Suministro de agua: 2 kg/cm2·G
13. Vapor caliente: 6 kg/cm2·G
14. El aire del compresor: 6 kg/cm2·G

三- El tanque de proceso.

1. Desengrasante [Ácido sulfúrico libre180 ± 30 g/l] 1 depósito
2. El grabado alcalino[F]Alcalino 40 a 60 g/l,Al3+ 30 a 120 g/] 2 tanques
3. Neutralización[Ácido sulfúrico libre180 ± 20 g/l] 1 Tanque
4. Anodizado [Ácido sulfúrico libre[Al3+≤ 20 g/l]5 tanques
5. Colocante [sulfato bronceado] 3-8 g/l,Ácido sulfúrico libre15-25 g/l, pH 0,8-1,2]3 tanques
6. Selección a temperatura media [PH 5-6.5,Iones de níquel00,8-1,3 g/l,Fluorión0.3-0.7 g/l] 3 Tanque

四.Proceso de tratamiento:

1. Desengrasado
   (1) 6 jig ((rack) / depósito x 1 depósito=6jig ((rack)
   (2) Tiempo de tratamiento: 2-5 min.
2. El grabado alcalino
   (1) 6 jig ((rack) / depósito x 2 depósitos=12 jig- ¿ Por qué?
   (2) Eltratamientotiempo: 3-15 minutos
3. Neutralización
   (1) 6 jig ((rack) / depósito x 1 depósito=6jig- ¿ Por qué?
   (2) Eltratamientotiempo: 1-5 minutos
4. Anodizar
   (1) 3 piezas de repuesto/tanque x 5 tanques = 15 piezas de repuesto
   (2) Densidad de corriente: 130 A/m2
   (3) Tiempo de proceso: 30 min.
   (4) Tiempo de no procesamiento: 10 min.
   (5) Tiempo total 30+10=40min

(6)Capa anodizante media: 0,36*1,3*30*0,77 = 10,81um

5. Color 1

1) elProceso de cloro: sales mezcladas

2) Cantidad: 3 piezas de repuesto/tanque x 1 tanque = 3 piezas de repuesto

3) Densidad de corriente: 70A

4) Tiempo de proceso: 2-8 min

6. El sellamiento
1) Mentod de sellado: sellado a temperatura media o normal
2) elCuantidad:6 jig ((rack) / depósito x 1 depósito
3) Tiempo de proceso 10-15min

五. Parámetro de diseño y configuración

1. Área de tratamiento anodizante:
1) elCada depósito de proceso de anodización necesita 40 minutos, donde el total de la plataforma de trabajo/año:- ¿ Qué?

(3 racks x 5 tanques x 60 min/h) ÷ 40 min x 600 horas = 13500 jig (racks)

2) elDiseño 50m2^/Donde cada tanque tiene 100m2
3) elTratamiento de la superficie/año: 13500 jig ((rack) x 50m2 /jig = 675000m2

2. Peso del tratamiento anodizante:
Producción mensual: 675000m2÷350m2/T*0,9=1735T¥1500T

3.Consumo de energía:
1) Tanque de anodizado: 100 m2/tanque* 130 A/m2÷0,9=14444 A/tanque

Rectificador de potencia: 15000A = 3 unidades
2) Tanque de cloro:La cantidad de agua que se puede extraer de un tanque de agua no debe ser inferior a 100 m2/tanque × 70 A/m2÷0,9 = 7777 A/tanque.

Rectificador de color: 8000A = 3 unidades

六Procesar el chat

Descripción de las Naciones Unidas

1) De = Desengrasado

2) Rs = Enjuague, HW Rs = Enjuague con agua caliente

4) AE = grabado alcalino

5) No =Neutralización

6) elAn = Anodizado

7) Cl = Colorante

8) Sl = Sellado

9)MU = Descarga de materiales

10) Pc = Embalaje
